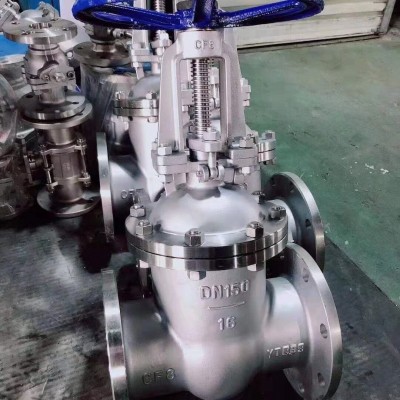

耐酸碱不锈钢闸阀 |
|
型号：
|
Z41W |
|
口径：
|
DN25-DN500 |
|
压力：
|
1.0-10Mpa |
|
材质：
|
碳钢，锻钢，不锈钢 |
|
阀体和阀盖连接形式 弹簧加载填料冲击系统 如果客户需求，可采用弹簧加载填料冲击系统提供填料密封的持久性和可靠性。 阀盖垫片形式 Class150闸阀采用不锈钢饰面复合垫片；Class300闸阀采用不锈钢饰面缠绕垫片；Class600闸阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900闸阀可采用金属环垫片，Class1500~Class2500采用自压密封金属环。 填料密封 通常采用柔性石墨作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度0.8µm可以保证阀杆可靠的密封。 操作形式 一般情况下采用手轮驱动或者齿轮传动方式，可根据用户需要采用链轮传动或者电装驱动。 闸板设计
NPS≥2''弹性闸板； 倒密封设计 我公司提供的所有闸阀都有倒密封设计。通常情况下，碳钢闸阀的阀座设计采用分离式倒密封结构，不锈钢闸阀的倒密封时直接加工或者是焊后加工。当阀门在全开位置时，倒密封的密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。 阀座 碳钢闸阀阀座通常采用锻钢材料，阀座密封面可根据客户要求喷焊硬质合金，NPS≤10''的闸阀采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≥12闸阀采用焊阀座结构；不锈钢闸阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢闸阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。 阀杆设计 采用整体锻造工艺制成，按照标准要求确定最小直接，阀杆和发布采用T型结构连接。阀杆结合面强度大于阀杆T型螺纹部分的强度，强度试验安装API591进行。 阀杆螺母 通常情况下，阀杆螺母材料采用ASTM A439D2。可根据用户要求采用铜合金等材料，对于大口径的闸阀（NPS≥10''Class150;NPS≥8''Class300;NPS≥6''Class600;NPS≥5''Class900），阀杆螺母和阀杆支架设计有滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。 |
