名称：
|

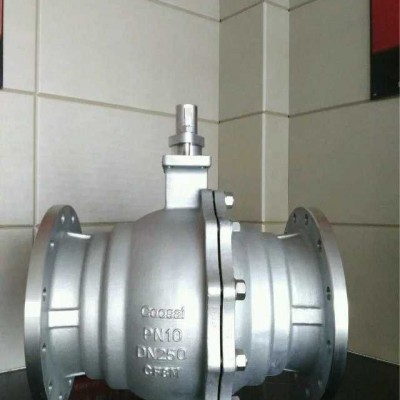

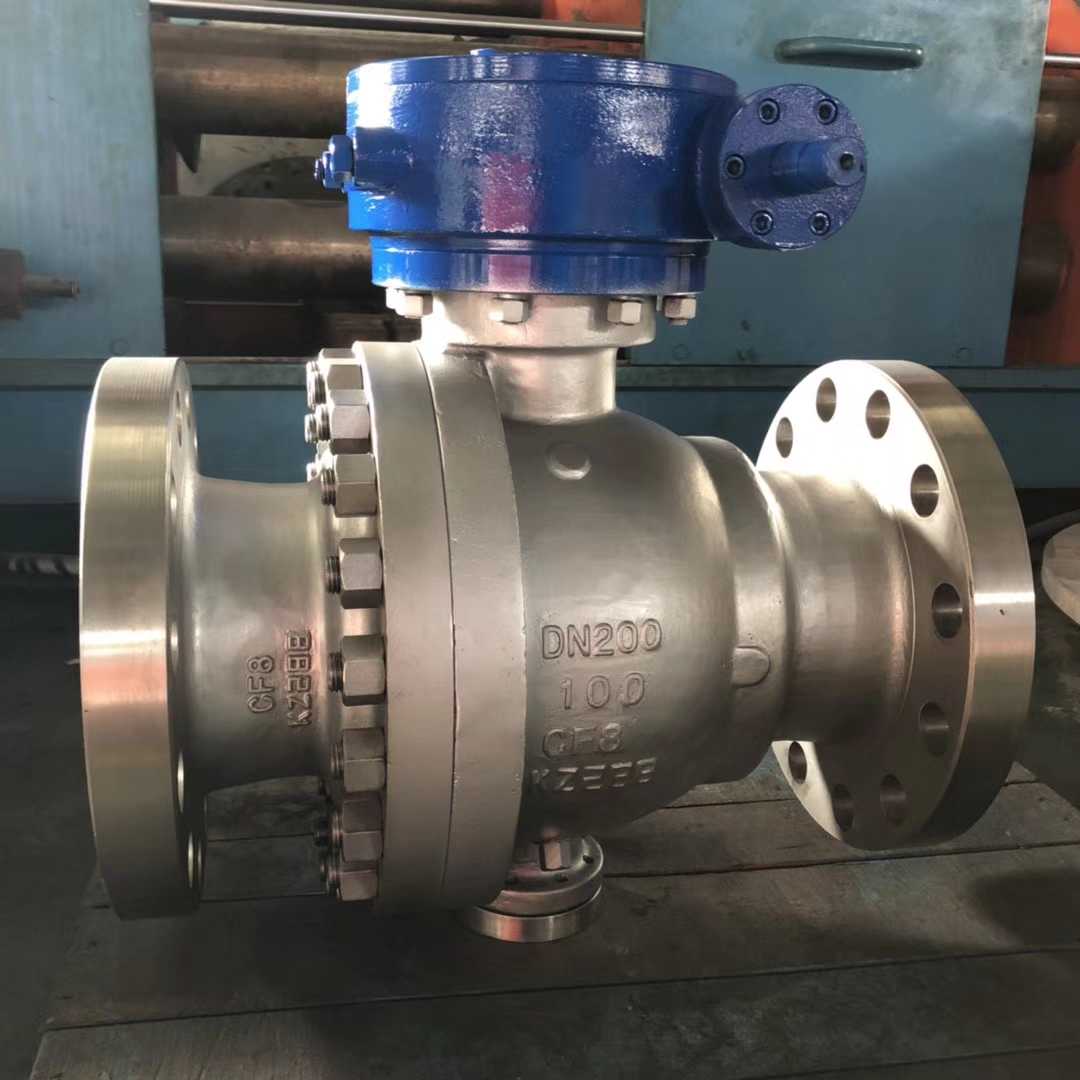

涡轮O型固定式球阀 |
|
型号：
|
Q347Y |
|
口径：
|
DN25-DN500 |
|
压力：
|
PN16-PN100 |
|
材质：
|
不锈钢 碳钢 |
手动硬密封球阀是直角回转型的切断阀，适用于严密切断，快速切断，介质双向切断控制。与气动执行器，电动执行器配套使用，可实现远程切断控制，广泛应用于造纸、化工、食品加工、石化工业等自控化程度要求较高的过程自控系统中。
产品特点：
1. 阀体：
a) 阀体采用全通径设计，全开的球阀就是一段直通管道，因此阀体对介质的阻力很小，通过阀体的介质几乎没有压力损失。
2. 阀芯：
a) 采用固定式阀芯设计，启闭力矩小、开启灵活、工作稳定。
b) 可以采用镀硬铬，离子氮化，超音速喷涂等密封面硬化工艺增加密封面的硬度，耐磨性能，耐腐蚀性能。
c) 精密研磨后的球面减小了密封面间的摩擦力，从而减小了扭矩。
3. 阀座：
a) 特殊的无阀座盖式设计，避免了阀座与阀体间产生容易堵塞的死角，避免了阀座卡死的情况。
b) 阀座弹簧采用卡簧设计，在为阀座密封提供预紧力的同时，大大减小了驱动阀门所需的扭矩。
c) 带有预紧力的阀座即使在较小的压差下也能给阀门提供良好的密封
4. 阀杆：
a) 固定式球阀结构，上、下双阀杆双轴承对阀芯进行固定，具有更高的稳定性，轴承为复合材料、转动轴承载面烧结处理的自润滑轴承，具有超强的耐磨性能。减轻了扭矩，避免了阀门长期使用，阀杆咬死。
